Коаксіальний кабель - будова, принцип роботи та ключові параметри вибору

У сучасних телекомунікаційних мережах, де вимоги до швидкості, стабільності та якості передачі даних постійно зростають, коаксіальний кабель залишається критично важливим елементом. Завдяки своїй унікальній конструкції він забезпечує ефективну передачу сигналів на значні відстані з мінімальними втратами, що робить його незамінним у сферах телекомунікацій, широкосмугового зв’язку, радіочастотних систем і відеотрансляцій. У цій статті ми проаналізуємо принципи функціонування коаксіального кабелю, структурні компоненти, ключові критерії вибору та його значення для забезпечення надійності й продуктивності сучасних технологічних екосистем.

Що таке коаксіальний кабель?

Коаксіальний кабель — двожильний елемент, в якому центральна жила передає сигнал, а екран захищає його від зовнішніх електромагнітних перешкод. Завдяки такій конструкції, провід використовується в ряді важливих сфер: від телевізійного мовлення до широкосмугового інтернет-з'єднання. Основною перевагою є здатність передавати сигнали з високою якістю на великі відстані, завдяки ефективному захисту від електричних і магнітних завад.

Цей тип кабелю був спроектований ще в середині ХХ століття і з того часу став основним для передачі даних в системах, де потрібна стабільна та високоякісна передача сигналів без спотворень.

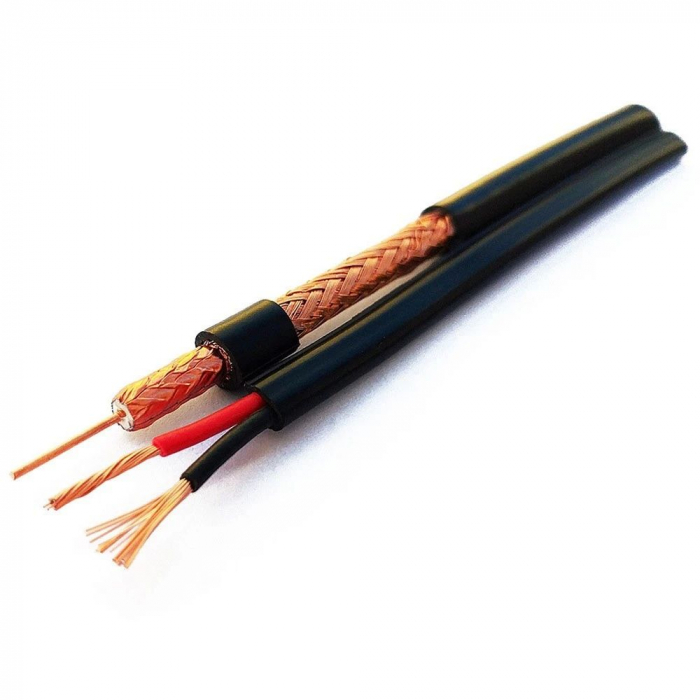

Будова коаксіального кабелю

Коаксіальний кабель має чітко визначену будову, яка складається з кількох шарів. Ось основні з них:

1. Центральна жила. Може бути виготовлена з міді або алюмінію, залежно від вимог до ціни та ефективності. Мідні дроти забезпечують кращу провідність і знижують рівень втрат сигналу, що робить їх ідеальними для високочастотних передавачів.
2. Ізоляція. Матеріали можуть варіюватися від поліетилену до спеціальних поліуретанів, які використовуються в залежності від терміну служби і умов експлуатації.
3. Екранування. Екран може бути виконаний у вигляді металевої фольги, або плетеного проводу, і служить для збереження чистоти сигналу, відбиваючи перешкоди з навколишнього середовища.
4. Зовнішнє покриття. Зазвичай для використовуються полімери, такі як PVC, які добре витримують різні умови навколишнього середовища.

Для професійних рішень, що потребують високої якості та надійності, слід звернутися до a-comms.com.ua, тут можна знайти кабелі, що відповідають найвищим стандартам.

Принцип роботи коаксіального кабелю

Принцип роботи коаксіального кабелю базується на передачі сигналів через центральну жилу при одночасному екрануванні. Сигнали рухаються по центральній жилі, а екран дозволяє забезпечити мінімальні втрати та захист від зовнішніх завад. Завдяки конструкції, що забезпечує ізоляцію провідника від навколишніх перешкод, коаксіальний кабель зберігає високу якість передачі навіть на великих відстанях.

Основний механізм роботи полягає в тому, що електромагнітні хвилі, що рухаються по центральній жилі, взаємодіють з екраном кабелю. Це дозволяє відбивати зайві перешкоди та зберігати сигнал у найчистішому вигляді. Залежно від використовуваного матеріалу, коаксіальний кабель може передавати сигнали в різних діапазонах частот, що дозволяє застосовувати його в широкому спектрі технологій.

Ключові параметри вибору коаксіального кабелю

При виборі коаксіального кабелю для різних застосувань важливо враховувати ряд параметрів, що впливають на його ефективність та довговічність:

1. Імпеданс. Найпоширеніші варіанти — 50 Ом і 75 Ом. Для більшості телекомунікаційних застосувань та радіозв'язку зазвичай вибирають кабелі з імпедансом 50 Ом, тоді як для телевізійних сигналів і відео — 75 Ом.
2. Діаметр центральної жили. Кабелі з великим діаметром мають менший рівень ослаблення, що робить їх оптимальними для великих відстаней.
3. Рівень ослаблення сигналу: Рівень ослаблення сигналу збільшується зі збільшенням довжини кабелю. Матеріали, з яких виготовлені провідники і екранування, безпосередньо впливають на цей параметр.
4. Механічна міцність: Для зовнішніх і промислових умов важливим є вибір кабелю з підвищеною механічною міцністю, що дозволяє витримувати температурні коливання та механічні пошкодження.

Вибір матеріалів, які мають високу стійкість до вологи, корозії і температурних коливань, гарантує довготривалу та надійну роботу кабелю навіть у складних умовах.

Коаксіальний кабель є основним компонентом для передачі сигналів у багатьох сучасних технологіях. Правильний вибір кабелю — це запорука високої якості зв'язку, стабільної роботи мереж і систем передачі даних. Враховуючи різноманітність варіантів і параметрів, важливо правильно вибирати кабель для конкретних умов, аби забезпечити максимальну ефективність і надійність.
